源起

     这是一个有关设计优化中出现的开窗事件，地址位于阳朔东院弥香的一个客厅，我们最初的设计是以一个木头墙的形式来做的。

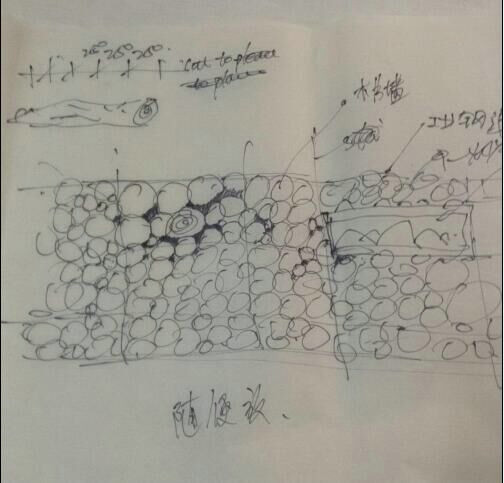

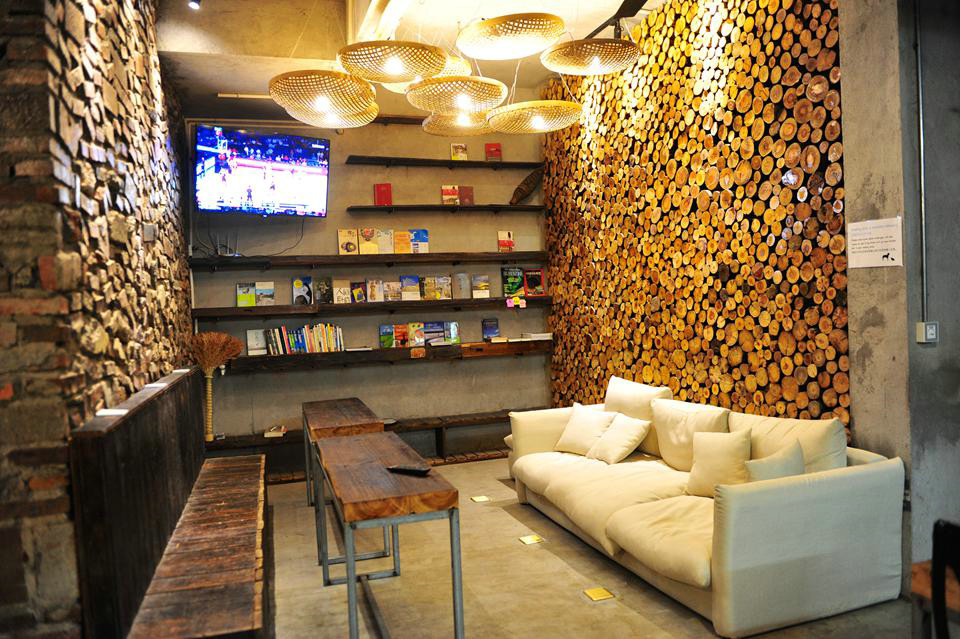

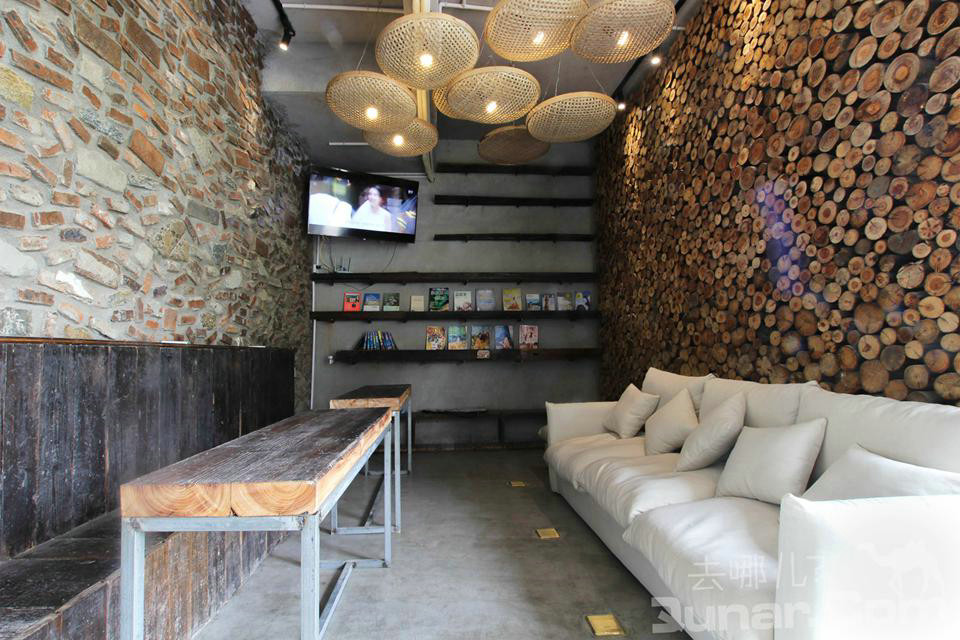

                                    （木头墙早期概念图位置）

     此墙所处的空间位置原来的功能是：为住客提供一个集电视、影片、聚会和演讲为一体的公共场所。所以在早期设计的时候考虑到遮蔽阳光，给予投影和电视更好的一个体验空间。但是在具体的设计中，我们也考虑在此有开窗，但是最终在施工过程中没有被采纳。

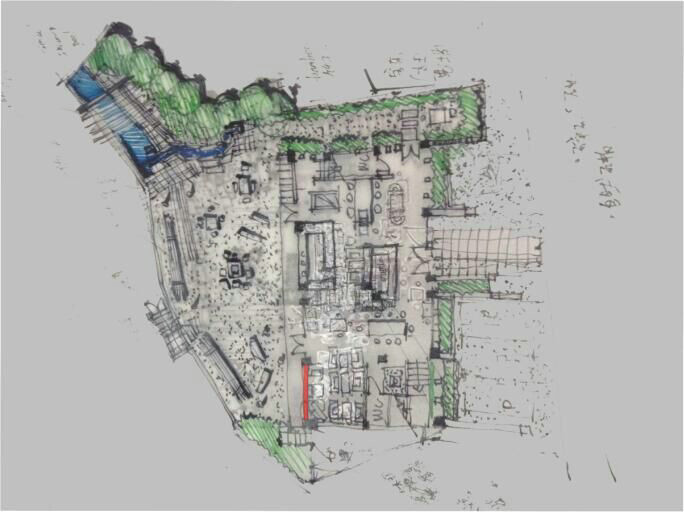

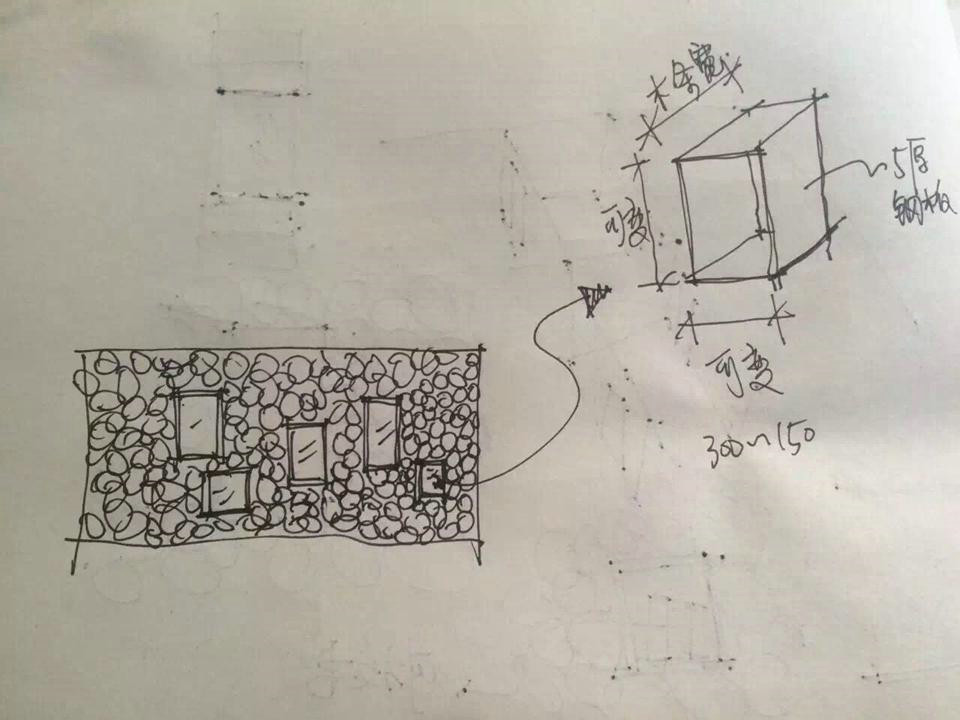

                                             （早期设计图）


      实际建好后，业主发现平时对于自然采光照明要求还是有的，所以对于开窗的需求也是很大的，白天在此位置需要开灯，因为此位置非常聚人气，所以能耗量很大，且不环保。

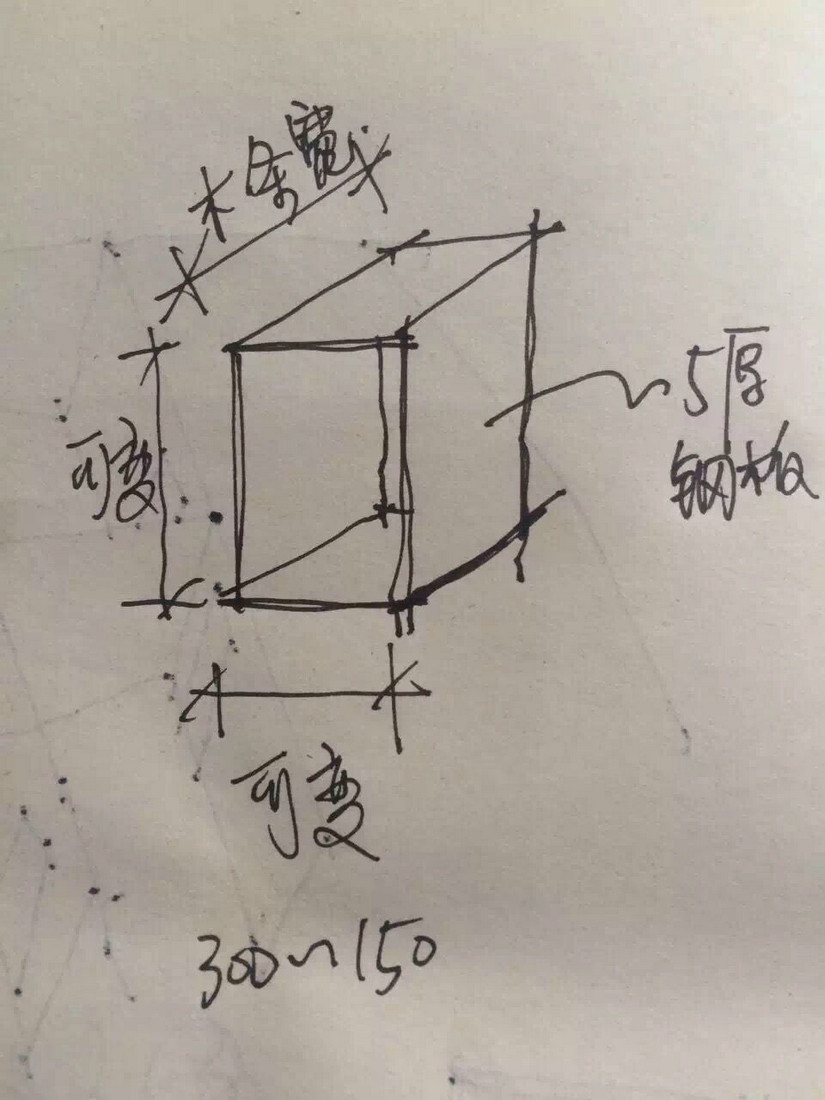

      借此机缘，我们试图在此木墙上进行二次优化，来尝试和实验开窗。开窗的样式选用厚钢板，可以把边界做的更性感，也更稳固。为了便于推演和思考，我们进行了一个像素化的处理，然后我们再进行了一个标准的模块化，以两种模块500*500、500*1000进行切割，来进行摆放。

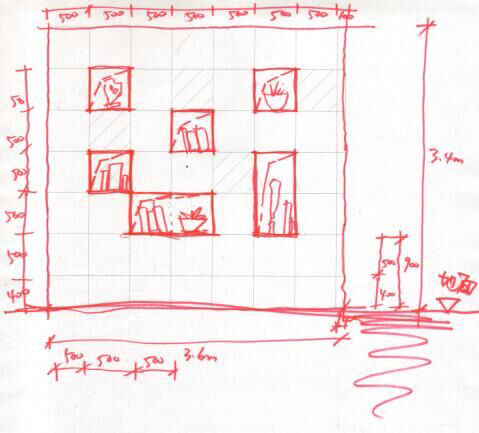

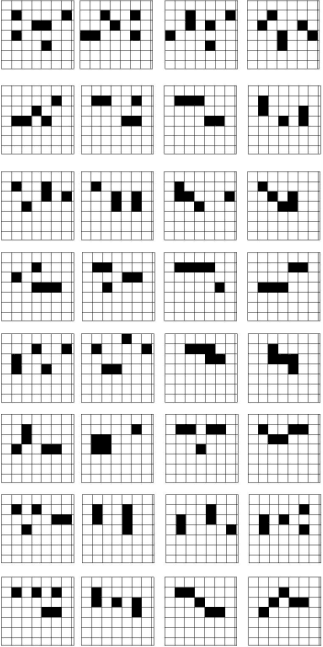

 墙的尺寸是3.4 m＊3.6m，横向和竖向都是7个模块格。我们尝试各种的摆放形式，然后再考虑这种摆放形式产生的影响和效果。



 最终我们确定了这样一个模块。




这个模块选择的原因：

一、综合考虑到木头窗应该有一定的功能性，可以摆放书籍和装饰品，便于站立的人方便拿取，所以我们在80% 的格子里是可以便于拿取和摆放的；顶部的两个格可以放置装饰品，便于采光。

二、此布局透光性最为均匀合理。

三、这个开窗的位置是从地平面起900mm以上，         便于放置沙发。

四、它的分布较均匀，也便于均匀受力。

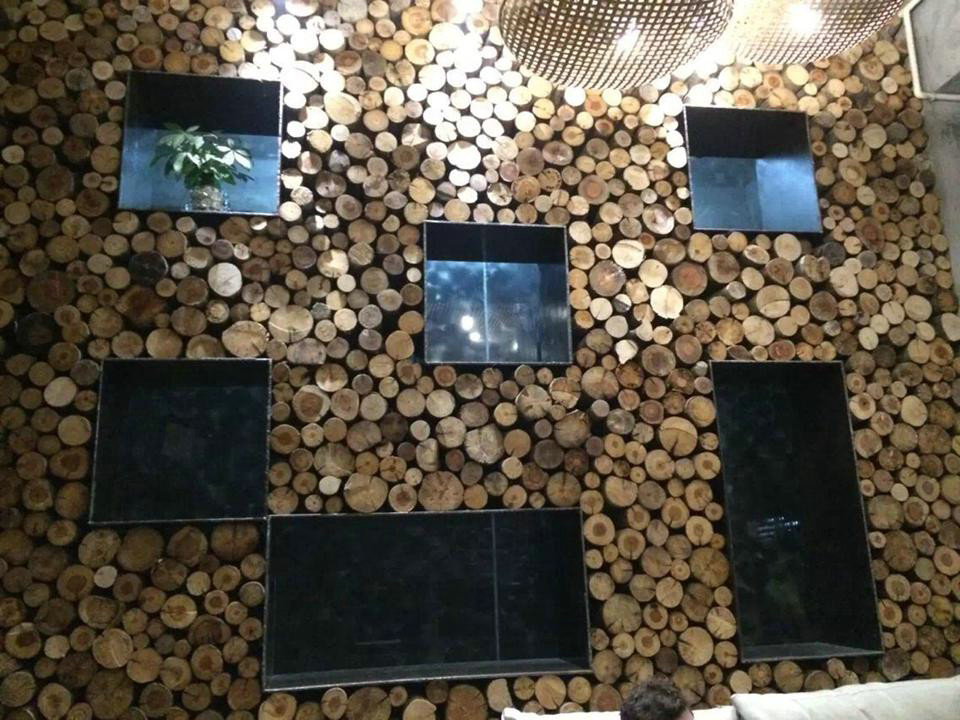

然后你便可以看到最终建成后的效果和之前的效 果的对比。

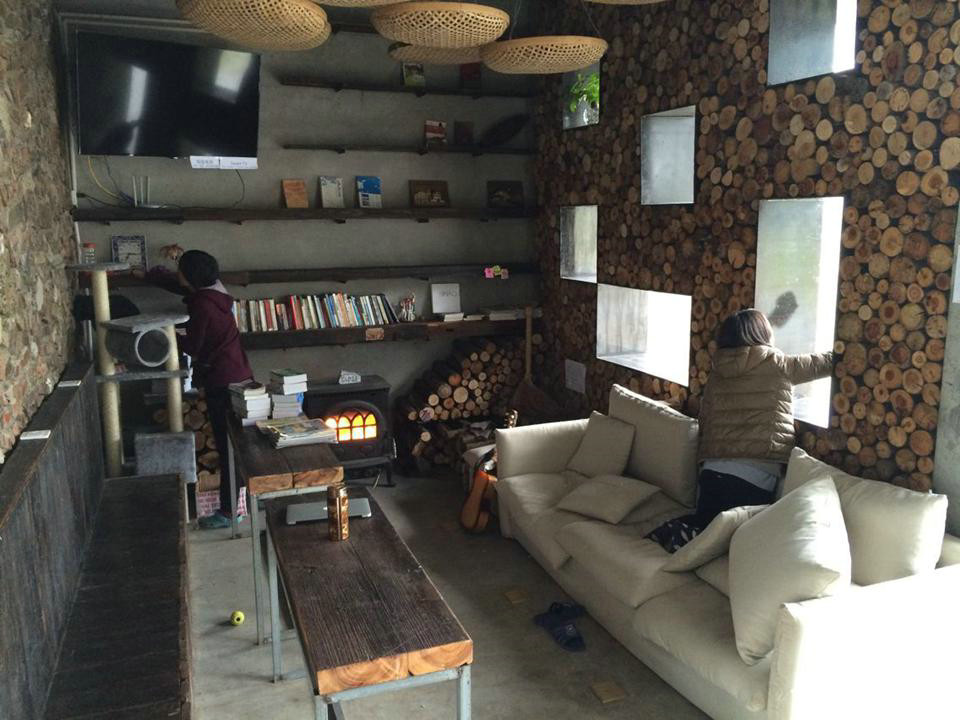

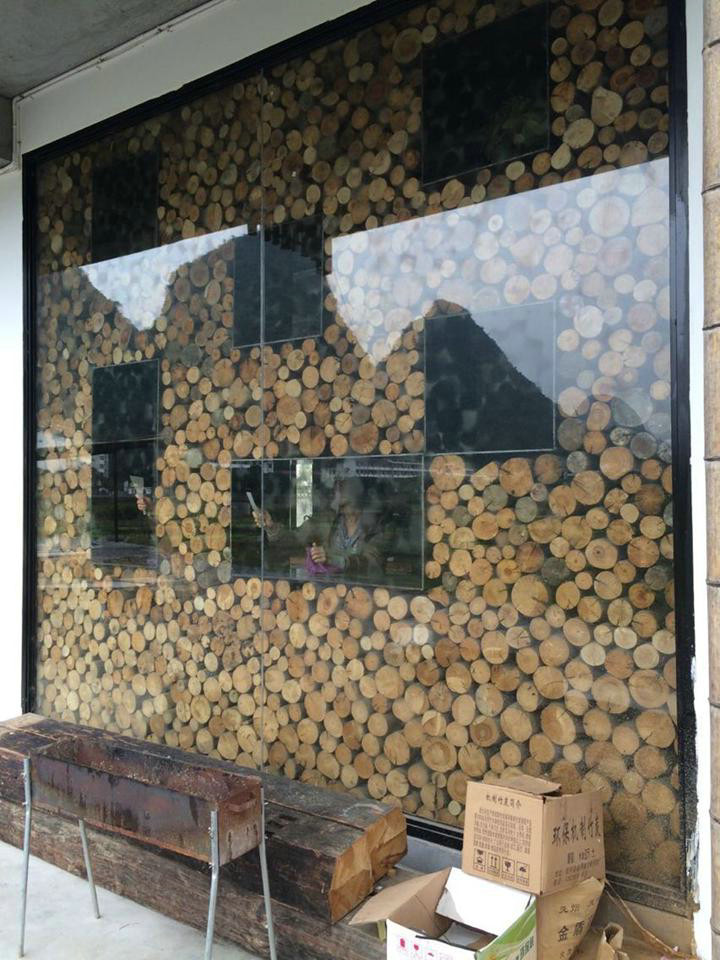

对比图（1）

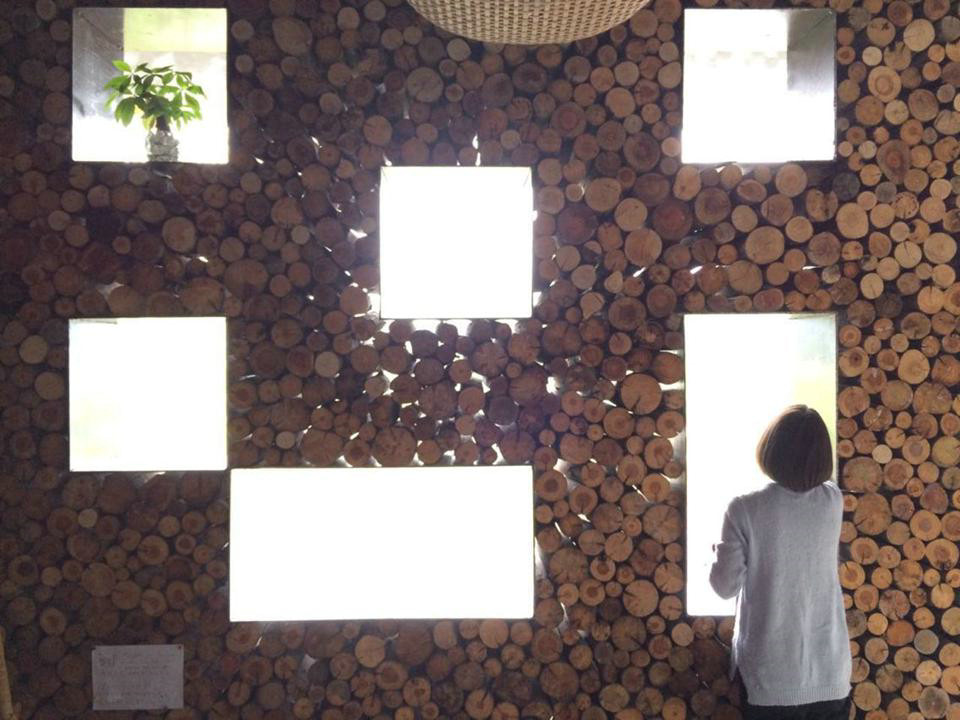

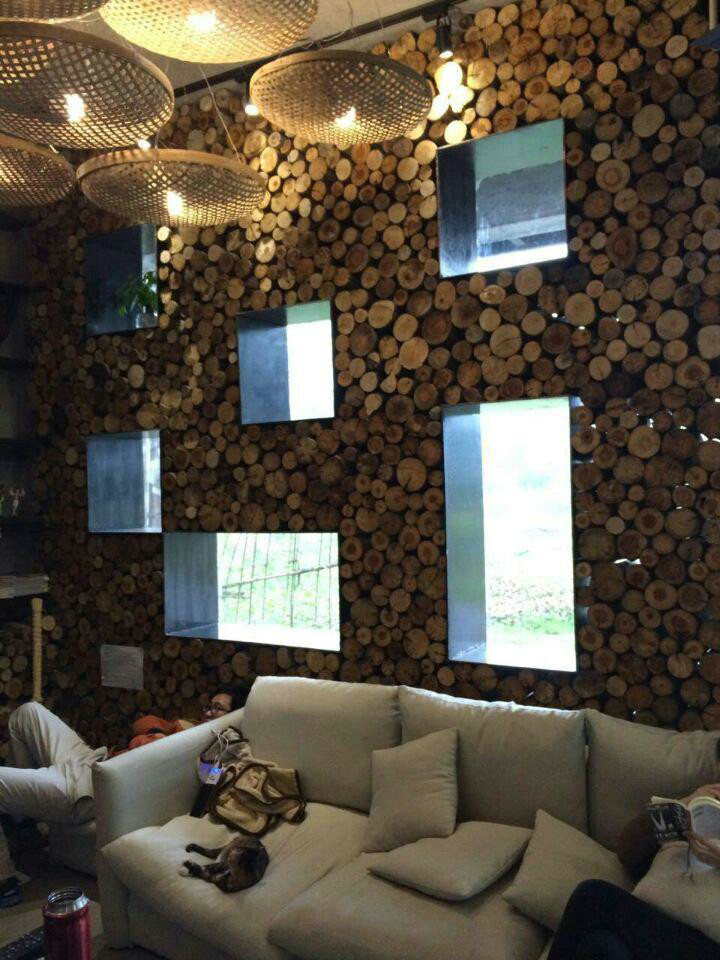

（改造后···）

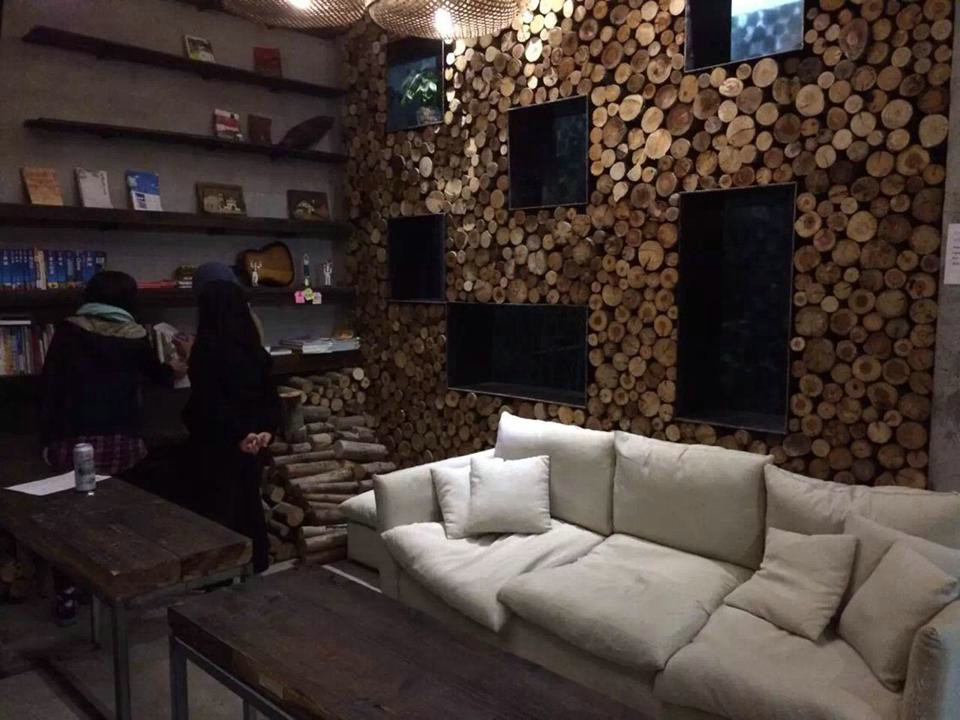

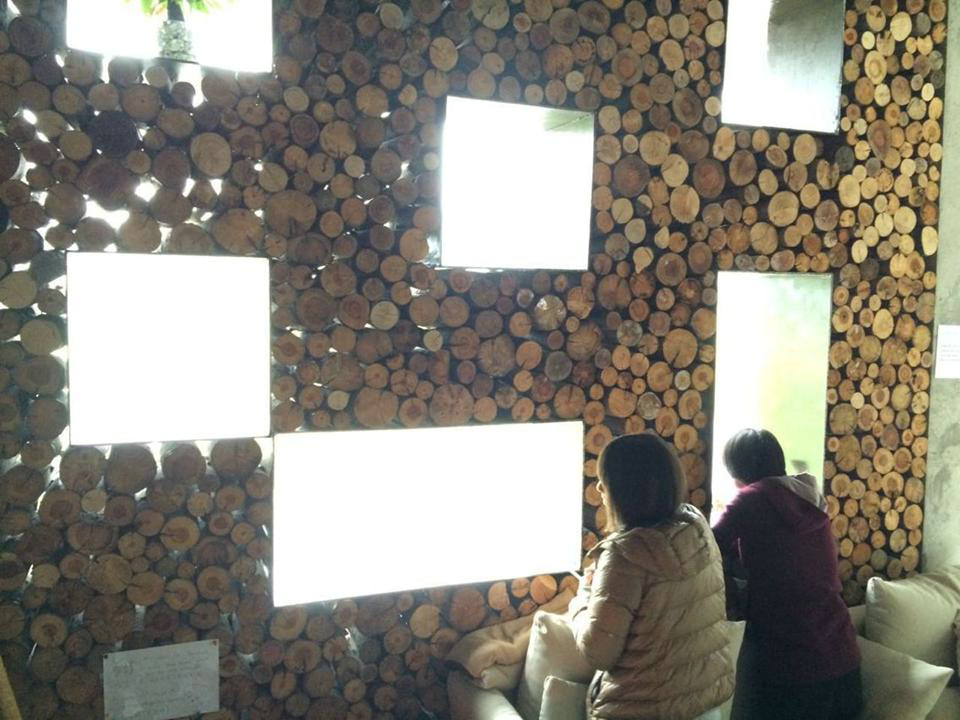

对比图（2）

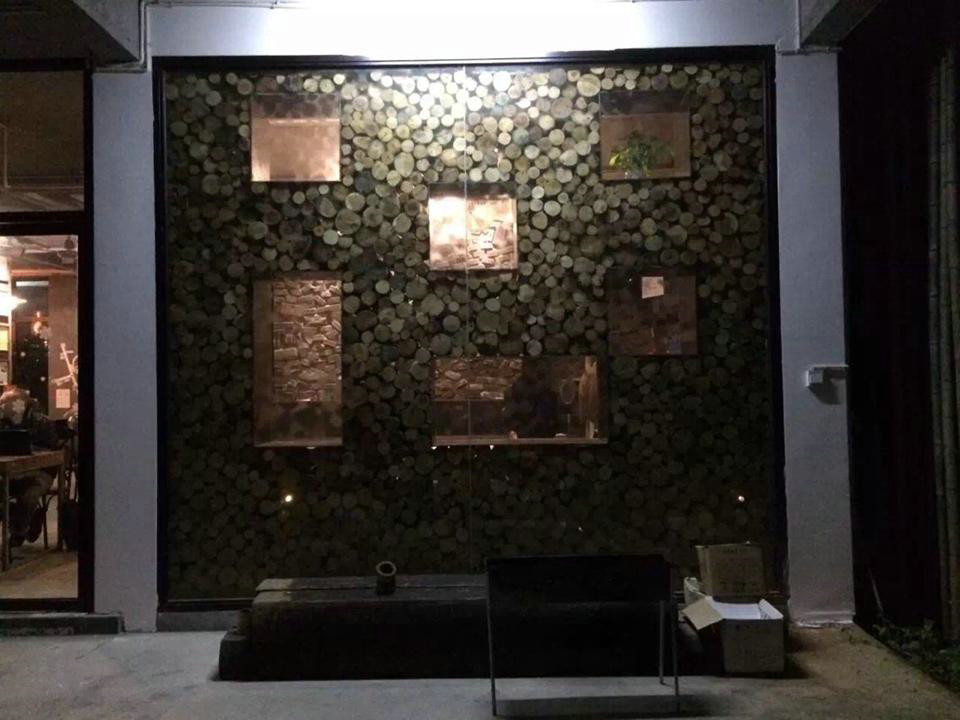

（改造后···）

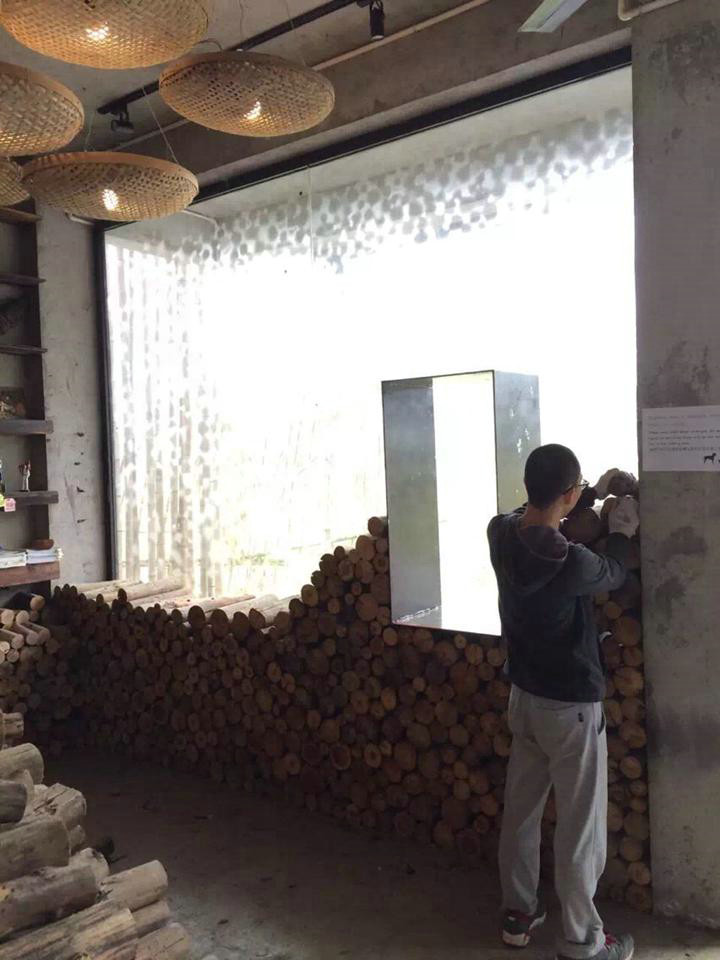

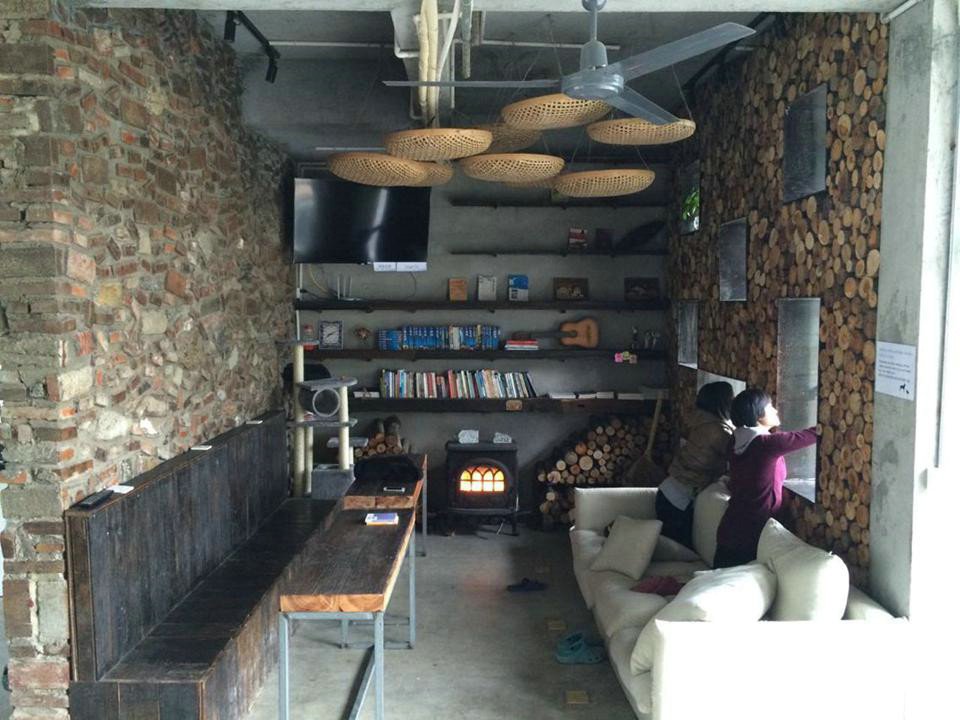

                                         （施工中·······）
