柔性社区--尼泊尔抗震建筑【视频】
发布于：2017-09-06 15:21 浏览：
项目名称：柔性社区--尼泊尔抗震建筑
项目地点：尼泊尔
设计时间：2015年
设计面积：3320平方米
设计面积：3320平方米
2015年4月25日，尼泊尔发生8.1级地震，地震给尼泊尔人带来的不仅仅是对生命，财产和文化的伤害。建筑可以再建，但心灵的创伤需时间弥补，我们认为建筑不是一个陌生的盒子，而是一种精神象征，它可以作为生活的容器，承载人民灾后继续生活的勇气和理想，激发灾民能够自力更生重建家园的精神。
柔性建筑——灾后居民永久性安居房需要充分考虑灾区民众灾后重建的永久安居使用要求，尼泊尔是地震多发带，建筑的稳固性和抗震性能是我们首先考虑的。
借鉴前人对于建筑抗震的实践，增加建筑的整体性、地基地震隔离增加缓冲带是建筑增加抗震性能的两个重要途径，我们提出“柔性建筑”的概念。在保证配筋砌体、、圈梁、构造柱结构的整体性和可行性条件下，我们在建筑的下方及两侧均设置“柔性”材料。
当地震纵波来临时，建筑下方的柔性缓冲材料对其进行缓冲，减少立面冲击。当地震横波来临时，横向上，单体建筑之间通过柔性缓冲材料进行相互扶持和缓冲，以作为抗侧力量结构，进而减缓横波对建筑横向的冲击。此外，整个建筑外框架及三层采用了木结构，使其有更好柔性。
当地震纵波来临时，建筑下方的柔性缓冲材料对其进行缓冲，减少立面冲击。当地震横波来临时，横向上，单体建筑之间通过柔性缓冲材料进行相互扶持和缓冲，以作为抗侧力量结构，进而减缓横波对建筑横向的冲击。此外，整个建筑外框架及三层采用了木结构，使其有更好柔性。

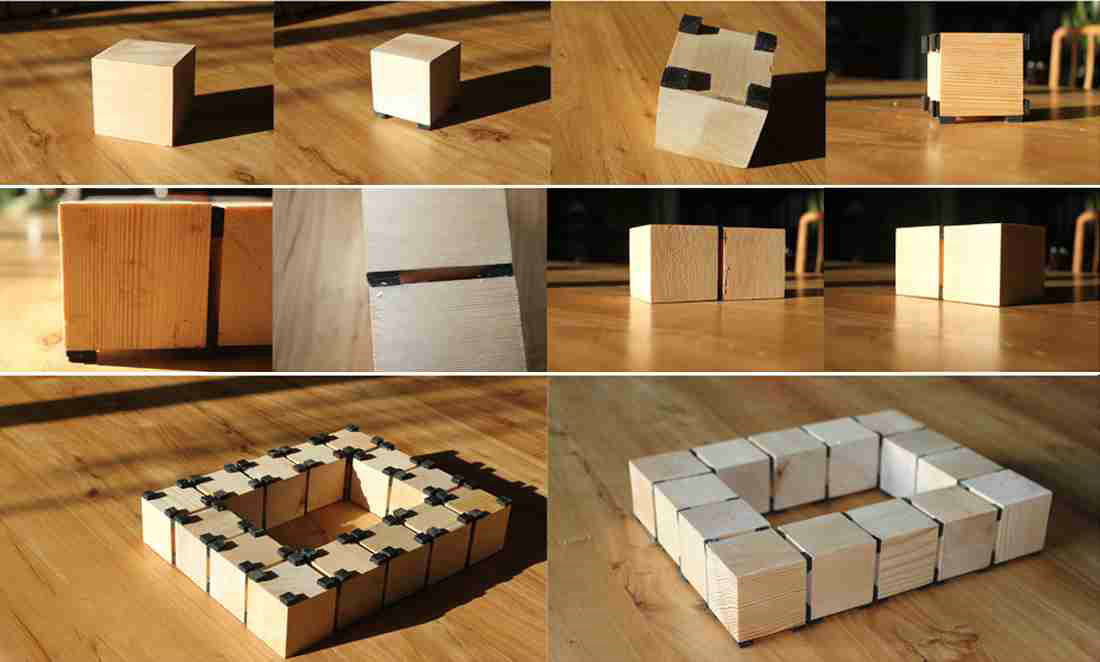

抗震原理与柔性连接模拟
建筑模型
通过对当地宗教信仰及民居形制的研究，抽象出围院式住宅原型——“回”。结合当地居民传统生活，使得单体建筑之间相互关联，围合成一个个住宅单元，并在其中植入自然庭院，公共空间和宗教空间。
水——饮水问题是尼泊尔人日常生活中的一大难题，居民用水不方便，有点地方甚至缺水。方案中同时设置了人工水井和两套水循环系统，分别用于屋顶雨水收集和社区内部场地排水。
雨水收集后主要汇入三个水池：中央大水池，生态水景池及地下临时蓄水池。中央大水池主要供居民洗衣服及洗澡使用，生态水景池在丰富院落景观同时起到生态净水的作用，地下临时蓄水池设立在人工水井旁，起到补充地下水的作用。
屋顶雨水收集系统：建筑屋顶上的水是较为干净的水，我们在玻璃和瓦片材质收边区域的特殊位置设置凹槽，将流入天井区域的水进行收集，雨水流入卵石收水沟进行过滤和沉降。然后再通过管道直接汇入地下临时蓄水池。
“回”形社区地表雨水回收系统：围合场地中的雨水、建筑间的狭小卵石条区域内的雨水和直接通过屋顶坠落到场地内的雨水，均就近流入排水沟中，逐级排水沟中的水经过沉淀、过滤汇入建筑群中央的大水池中。水量增大到一定高度时，通过暗管和水位高差，流入生态水景池当中。经过生态过滤的水水质变的更为清澈，待其水量继续增大到一定量，会通过暗管循环到中央大水池中，再次达到一定的高度时，会通过提前设置的管道流入地下临时蓄水池中。
屋顶雨水收集系统：建筑屋顶上的水是较为干净的水，我们在玻璃和瓦片材质收边区域的特殊位置设置凹槽，将流入天井区域的水进行收集，雨水流入卵石收水沟进行过滤和沉降。然后再通过管道直接汇入地下临时蓄水池。
“回”形社区地表雨水回收系统：围合场地中的雨水、建筑间的狭小卵石条区域内的雨水和直接通过屋顶坠落到场地内的雨水，均就近流入排水沟中，逐级排水沟中的水经过沉淀、过滤汇入建筑群中央的大水池中。水量增大到一定高度时，通过暗管和水位高差，流入生态水景池当中。经过生态过滤的水水质变的更为清澈，待其水量继续增大到一定量，会通过暗管循环到中央大水池中，再次达到一定的高度时，会通过提前设置的管道流入地下临时蓄水池中。
水循环系统
细胞城市——“凹”形建筑单体和“回”形建筑群落，解决建筑内的通风及采光问题，并延续了当地居民的传统文化。
建筑材料提倡就地取材，选用尼泊尔最常见的红砖和木，考虑成本且现场易于组织施工，同时具有良好的建筑物理性能，并兼具隔热、保温，散热功能和对太阳能等可回收能源的利用。传统格栅、网格元素的使用保证建筑具有良好的采光和通风，设置天窗能够满足简单的照明功能，坡屋面满足雨水收集及循环利用的功能需求。意图在灾区纷繁复杂的环境中，在充分考虑建筑的地域性特征基础上，营建出能够满足当地居民永久性居住的空间。

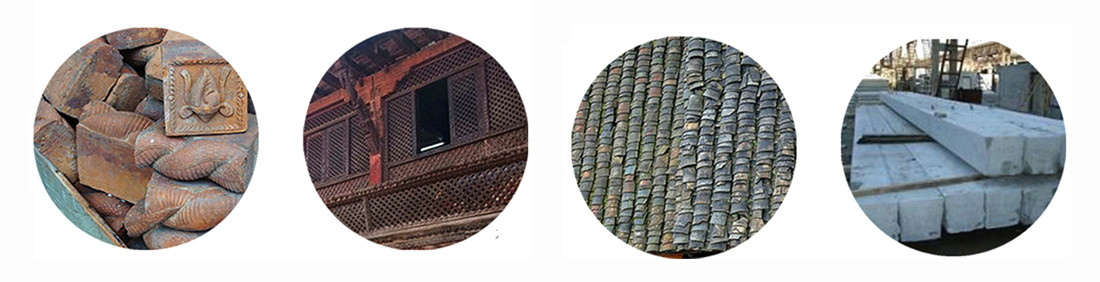

当地材料
当地材料
建筑一层二层为钢筋混凝土框架结构，外饰及顶板为木结构。两种结构嵌套，既增加了刚性又增加了柔性缓冲。单体建筑接地基处（特别是框架结构承重柱下方）使用充满沙子的轮胎作为柔性缓冲。单体建筑与周边建筑接壤处使用塞满压缩后的秸秆的轮胎作为柔性缓冲，轮胎与建筑通过预埋件与卡件相连，逐步形成“回”形结构。

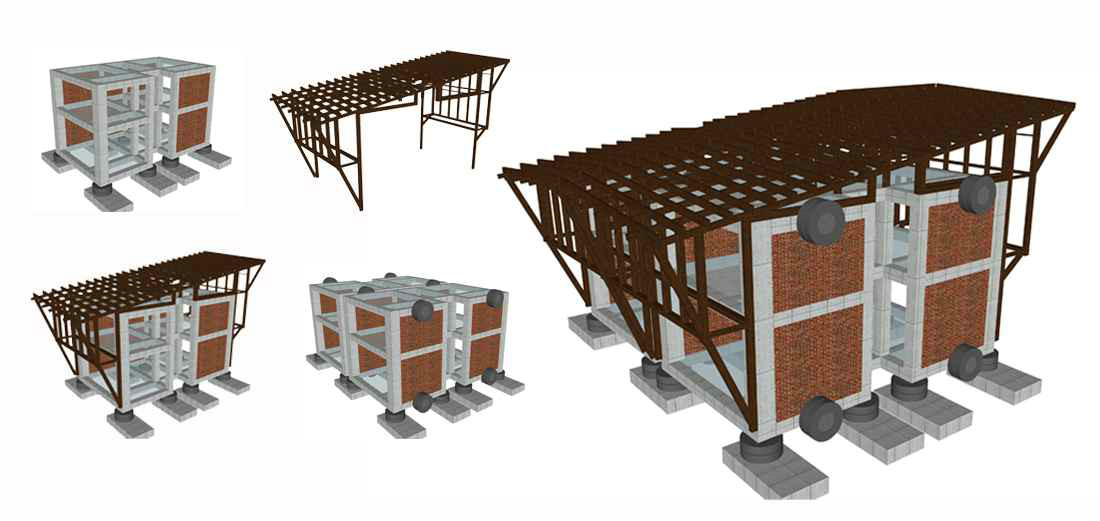

建筑结构模型
单体建筑立面图

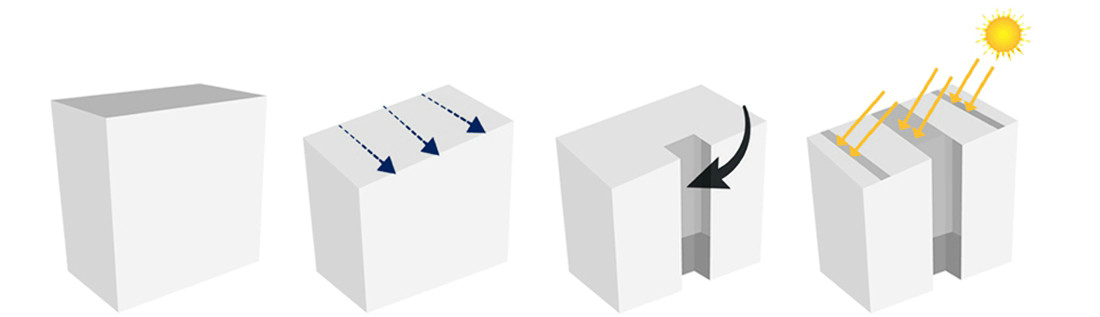

建筑通风和采光
效果
